Alutech ALT 150
Прокладка из специального пластика между стеной и кронштейном усиливает теплоизолирующий эффект
Кляммеры в системе Alutech ALT 150, выполненные из аустенитной нержавеющей стали толщиной 1,2 мм, увеличивают угол наклона на 30° при повороте плитки
Система Alutech ALT 150 снабжена функцией неограниченной компенсации механических и термических деформаций. Компенсация оказывается возможной благодаря особому соединителю направляющей AYRC.150.0101 и кронштейна
Описание конструкций
Система ALT 150 полностью отвечает пожарно-техническим требованиям, предъявляемым к внешним стенам зданий самого разного назначения. Alutech ALT 150 — это огнестойкость до I степени включительно и класс конструктивной пожарной опасности до С0 включительно. Класс пожарной опасности системы — К0.
Вентилируемые фасады на базе ALT 150 прослужат не менее 30 лет в неагрессивной и слабоагрессивной средах. Если конструкция используется в среднеагрессивной среде, то срок ее службы составит 25 лет. При использовании защитного анодного покрытия, сроки службы увеличиваются до полувека.
Элементы системы изготавливаются из нержавеющей стали и алюминия. Благодаря использованию анодированных элементов из алюминия Alutech ALT 150 может беспрепятственно использоваться в агрессивных внешних средах. Алюминиевая подконструкция системы обладает повышенными антикоррозионными свойствами, по сравнению с оцинкованной сталью.
Навесные вентилируемые фасады системы Alutech ALT 150 высокопрочны, гарантируют неограниченную компенсацию механических и термических деформаций, а также с легкостью регулируются в широком диапазоне. Alutech ALT 150 — первая система, в основе которой лежит T-образная направляющая и L-образный кронштейн.
Одно из уникальных нововведений системы заключается в использовании дополнительного кронштейна на слабых основаниях. Это ноу-хау на 70% увеличивает несущую способность основных кронштейнов. В навесных фасадах других производителей несущая способность увеличена за счет большего количества кронштейнов, что отрицательно сказывается на теплотехнической однородности и значительно повышает цену на изделие.
Монтаж системы Alutech ALT 150 исключает разметку, сверление, а значит и вероятность ошибок, часто допускаемых в процессе этих подготовительных действий. ALT 150 имеет простое и прочное заклепочное соединение, что делает ее более надежной и долговечной.
Крепления
Кассеты из алюминия и композитных панелей
Крепление кассет, как алюминиевых, так и из композитного материала, осуществляется новейшим способом, который исключает технологические операции по вырубке проушин. Способ прост, надежен и может реализовываться благодаря новой салазке AYPC.150.0716.
Крепление фиброцементных плит
Фиброцементные плиты должны крепиться особым образом. В системе Alutech ALT 150 используется технология с применением двух специальных направляющих: широкой Т-образной AYPC.150.0103 в качестве основной на стыке плит и узкой L-образной AYPC.150.0104 на промежуточном креплении.
Скрытое крепление керамогранита
Скрытое крепление керамогранита в ALT 150 не затрагивает основную систему и реализовано в качестве отдельной линейки профилей и элементов. Эта линейка может применяться с экономичной и универсальной направляющими. Скрытое крепление осуществляется при помощи особых анкеров, крепежных элементов — аграфов, и набора горизонтальных направляющих AYPC.150.0105, соединенных в единую систему. Профиль горизонтальной направляющей обладает повышенной, по сравнению с аналогами, жесткостью за счет камерного (замкнутого) сечения. Более высокая жесткость позволяет применять шаг основной направляющей 1,2 м.
Аналогичным способом осуществляется скрытое крепление натурального камня.
Скрытое крепление натурального камня
Горизонтальные направляющие AYPC.150.0106 позволяют крепить натуральный камень более быстрым и экономичным способом. реализовывать скрытое крепление натурального камня другим, более экономичным и быстрым способом. Может использоваться натуральный камень толщиной от 20 мм.
Применение

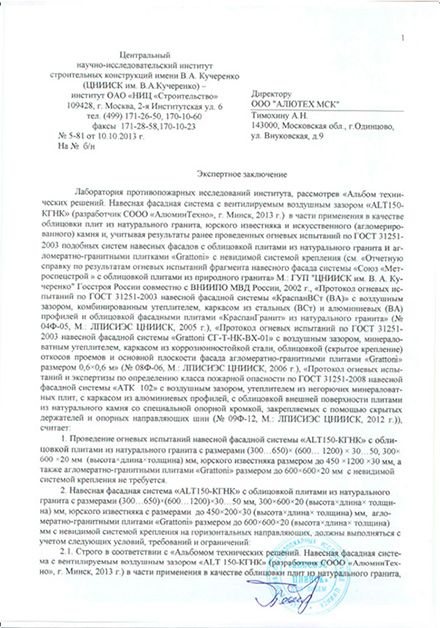

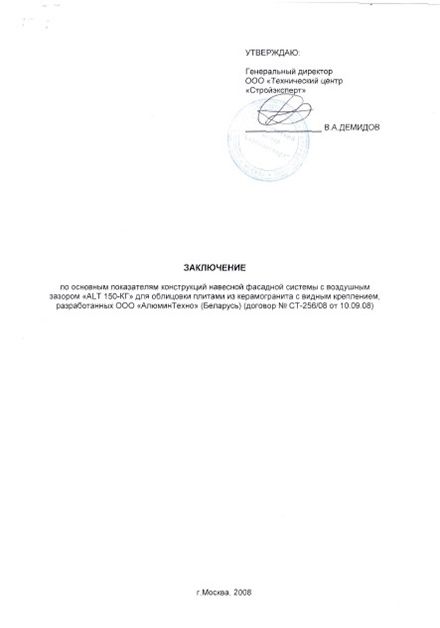

Система Alutech ALT 150 предназначена для навесных вентилируемых фасадов с различными видами облицовочных материалов: фиброцемент, керамогранит, натуральный камень. Система имеет высокий запас прочности, что позволяют применять ее на зданиях высотой до 150 м в 5-ом ветровом районе. Параметры подтверждены экспертным заключением и расчетами, выполненными специалистами ЦНИИПСК им. Мельникова (Москва).
